на примере некоторой записи


Рассмотрим применение АСН. 1 на примере некоторой записи учета кадров. Ниже приведена структура записи учета кадров и ее значение для конкретного служащего.



Имя: Петр Борисович Иванов
Должность: Директор
Учетный номер: 23
Дата приема на работу: 14 июня 1997 г.
Имя жены: Ольга Олеговна Иванова
Число детей: 2

Информация о ребенке:
Имя: Олег Петрович Иванов
Дата рождения: 16 марта 1990 г.

Информация о ребенке:
Имя: Анна Петровна Иванова
Дата рождения: 5 декабря 1993 г.
Структура каждой записи учета кадров формально описана ниже с помощью стандартных обозначений для типов данных.

PersonnelRecord::= [APPLCATION 0] IMPLICIT SET

{ Name,
title [0] VisibleString ,
number EmployeeNumber,
dateOfHire [1] Date,
NameOfWife [2] Name,
children [3] IMPLICIT SEQUENCE OF ChildInformationDEFAULT {} }
ChildInformation::=SET
{ Name,
dateOfBirth [0] Date}
Name::= [APPLICATION 1] IMPLICIT SEQUENCE

{givenName VisibleString
inital VisibleString
familyName VisibleString}
EmployeeNumber::= [APPLICATION 2] IMPLICIT integer

Date::= [APPLICATION 3] IMPLICIT VisibleString –YYYYMMDD

Далее приводится значение записи учета кадров для Иванова Петра Борисовича, определенное с помощью нотации АСН.1.

{ {givenName “Peter“, initial “Borisovich“, familyName “Ivanov“},
title “Director“,
number 23,
dateOfHire 19970614
NameOfWife {givenName “Olga“, initial “Olegovna“, familyName “Ivanova“},
children
{{{ givenName “Oleg“, initial “ Petrovich“, familyName “Ivanov“},

dateOfBirth “19900316“},

{{ givenName “Anna“, initial “ Petrovna “, familyName “Ivanova“},

dateOfBirth “19931205“}}}

Ниже приводится представление в октетах приведенного выше значения записи. Значения идентификаторов, длин и целочисленные величины приведены в шестнадцатеричной записи, по две шестнадцатеричные цифры на октет. Значения содержимого знаковых строк показаны в виде текста, по одному знаку на октет.





Personnel
Record
Длина Содержимое
60 83
Name Длина Содержимое
61 1B
VisibleString Длина Содержимое
1A 05 “Peter“
VisibleString Длина Содержимое
1A 0A “Borisovich“
VisibleString Длина Содержимое
1A 06 “Ivanov“
title Длина Содержимое
A0 0A
VisibleString Длина Содержимое
1A 08 “Director“
number Длина Содержимое
42 01 17
dateOfHire Длина Содержимое
A1 0A
Date Длина Содержимое
43 08 “19970614“
NameOfWife Длина Содержимое
A2 13
VisibleString Длина Содержимое
1A 04 “Olga“
VisibleString Длина Содержимое
1A 08 “Olegovna“
VisibleString Длина Содержимое
1A 07 “Ivanova“
[3] Длина Содержимое
A3 52
Set Длина Содержимое
31 27
Name Длина Содержимое
61 19
VisibleString Длина Содержимое
1A 04 “Oleg “
VisibleString Длина Содержимое
1A 09 “Petrovich“
VisibleString Длина Содержимое
1A 06 “Ivanov“
DateOfBirth Длина Содержимое
A0 0A
Date Длина Содержимое
43 08 “19900316“
Set Длина Содержимое
31 27
Name Длина Содержимое
61 19
VisibleString Длина Содержимое
1A 04 “Anna “
VisibleString Длина Содержимое
1A 08 “Petrovna“
VisibleString Длина Содержимое
1A 07 “Ivanova“
DateOfBirth Длина Содержимое
A0 0A
Date Длина Содержимое
43 08 “19931205“

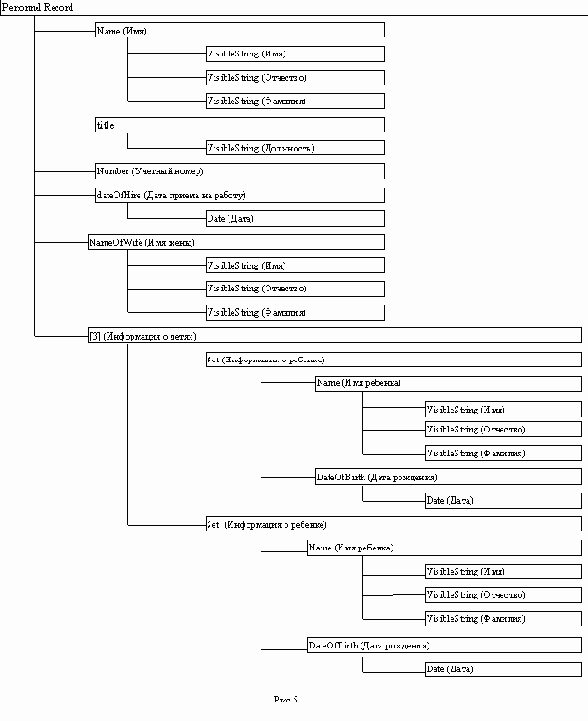

Иерархия тегов для данной записи приведена на рис.5 .
Пример применения АСН.1
Рассмотрим применение АСН.1 на примере некоторой записи учета кадров.


Ниже приведена структура записи учета кадров и ее значение для конкретного служащего.

Имя: Петр Борисович Иванов
Должность: Директор
Учетный номер: 23
Дата приема на работу: 14 июня 1997 г.
Имя жены: Ольга Олеговна Иванова
Число детей: 2

Информация о ребенке:
Имя: Олег Петрович Иванов
Дата рождения: 16 марта 1990 г.

Информация о ребенке:
Имя: Анна Петровна Иванова
Дата рождения: 5 декабря 1993 г.

Структура каждой записи учета кадров формально описана ниже с помощью стандартных обозначений для типов данных.
PersonnelRecord::= [APPLCATION 0] IMPLICIT SET

{ Name,
title [0] VisibleString ,
number EmployeeNumber,
dateOfHire [1] Date,
NameOfWife [2] Name,
children [3] IMPLICIT SEQUENCE OF ChildInformationDEFAULT {} }
ChildInformation::=SET
{ Name,
dateOfBirth [0] Date}

Name::= [APPLICATION 1] IMPLICIT SEQUENCE

{givenName VisibleString
inital VisibleString
familyName VisibleString}

EmployeeNumber::= [APPLICATION 2] IMPLICIT integer
Date::= [APPLICATION 3] IMPLICIT VisibleString –YYYYMMDD
Далее приводится значение записи учета кадров для Иванова Петра Борисовича, определенное с помощью нотации АСН.1.

{ {givenName “Peter“, initial “Borisovich“, familyName “Ivanov“},
title “Director“,
number 23,
dateOfHire 19970614
NameOfWife {givenName “Olga“, initial “Olegovna“, familyName “Ivanova“},
children

{{{ givenName “Oleg“, initial “ Petrovich“, familyName “Ivanov“},
dateOfBirth “19900316“},
{{ givenName “Anna“, initial “ Petrovna “, familyName “Ivanova“},
dateOfBirth “19931205“}}}
Ниже приводится представление в октетах приведенного выше значения записи. Значения идентификаторов, длин и целочисленные величины приведены в шестнадцатеричной записи, по две шестнадцатеричные цифры на октет. Значения содержимого знаковых строк показаны в виде текста, по одному знаку на октет.

Personnel
Record
Длина Содержимое
60 83
Name Длина Содержимое
61 1B
VisibleString Длина Содержимое
1A 05 “Peter“
VisibleString Длина Содержимое
1A 0A “Borisovich“
VisibleString Длина Содержимое
1A 06 “Ivanov“
title Длина Содержимое
A0 0A
VisibleString Длина Содержимое
1A 08 “Director“
number Длина Содержимое
42 01 17
dateOfHire Длина Содержимое
A1 0A
Date Длина Содержимое
43 08 “19970614“
NameOfWife Длина Содержимое
A2 13
VisibleString Длина Содержимое
1A 04 “Olga“
VisibleString Длина Содержимое
1A 08 “Olegovna“
VisibleString Длина Содержимое
1A 07 “Ivanova“
[3] Длина Содержимое
A3 52
Set Длина Содержимое
31 27
Name Длина Содержимое
61 19
VisibleString Длина Содержимое
1A 04 “Oleg “
VisibleString Длина Содержимое
1A 09 “Petrovich“
VisibleString Длина Содержимое
1A 06 “Ivanov“
DateOfBirth Длина Содержимое
A0 0A
Date Длина Содержимое
43 08 “19900316“
Set Длина Содержимое
31 27
Name Длина Содержимое
61 19
VisibleString Длина Содержимое
1A 04 “Anna “
VisibleString Длина Содержимое
1A 08 “Petrovna“
VisibleString Длина Содержимое
1A 07 “Ivanova“
DateOfBirth Длина Содержимое
A0 0A
Date Длина Содержимое
43 08 “19931205“
<


/p>
Иерархия тегов для данной записи приведена на рис.5 .

  <
